Panneaux divergents

Réalisés à partir de contre plaqué de 5mm ,du plasticard 0.5mm et 1.5mm, de la tôle de  boite de conserve, de la tige laiton de 2mm, du fil électrique de 1mm, des pointes de laiton de diamètre 1.5mm, du fil de fer de 0.8mm ,pour la réalisation des chaines ,et des têtes d'épingles. Le vieillissement est obtenu en peignant les renforts de plasticard avec de la peinture couleur aluminium puis après séchage j'ai tamponné avec un pinceau trempé dans de la  lasure bois (couleur chêne foncé) le pinceau étant pratiquement sec.

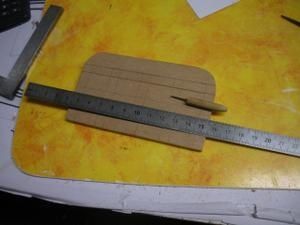

J'ai simulé les planches avec une pointe sèche .

Collage des bandes de plasticard de 0.5mm.

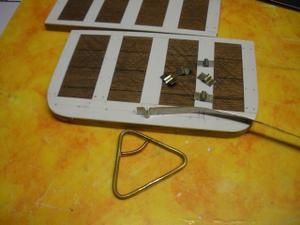

Réalisation dans de la tige laiton de 2mm des articulations . Les trois pointes ont servi de gabarit pour donner la forme .

Dans de la tôle , j'ai formé les paliers pour l'articulation.

A partir des clous en laiton , j'ai réalisé des pseudo boulons 6 pans.

Mise en place des paliers avec les pointes modifiées et raccourcies pour ne pas dépasser l'épaisseur du
 panneau .

Mise en place terminée et tracé des futures vis de fixation des renforts.

Après perçage, mise en place des boulons.

Les vis en laiton en préparation.

Fixation des anneaux pour la pose des chaines.

A partir du fil de fer de 0.8mm , confection des anneaux qui vont composer les chaines. Le gabarit en laiton au dessus permet de les terminer ovales.

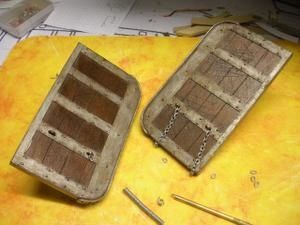

Les chaines sont en place .

Autre vue des chaines.Des têtes d'épingles représentent des boulons de fixation

Vue des deux côtés . On peut voir sur l'arrondi le renfort en plasticard de 1.5mm.

Manilles confectionnées avec du fil de cuivre de 1mm et du tube laiton de 2mm. Une tige en acier permet l'alignement des deux tubes pour la soudure.

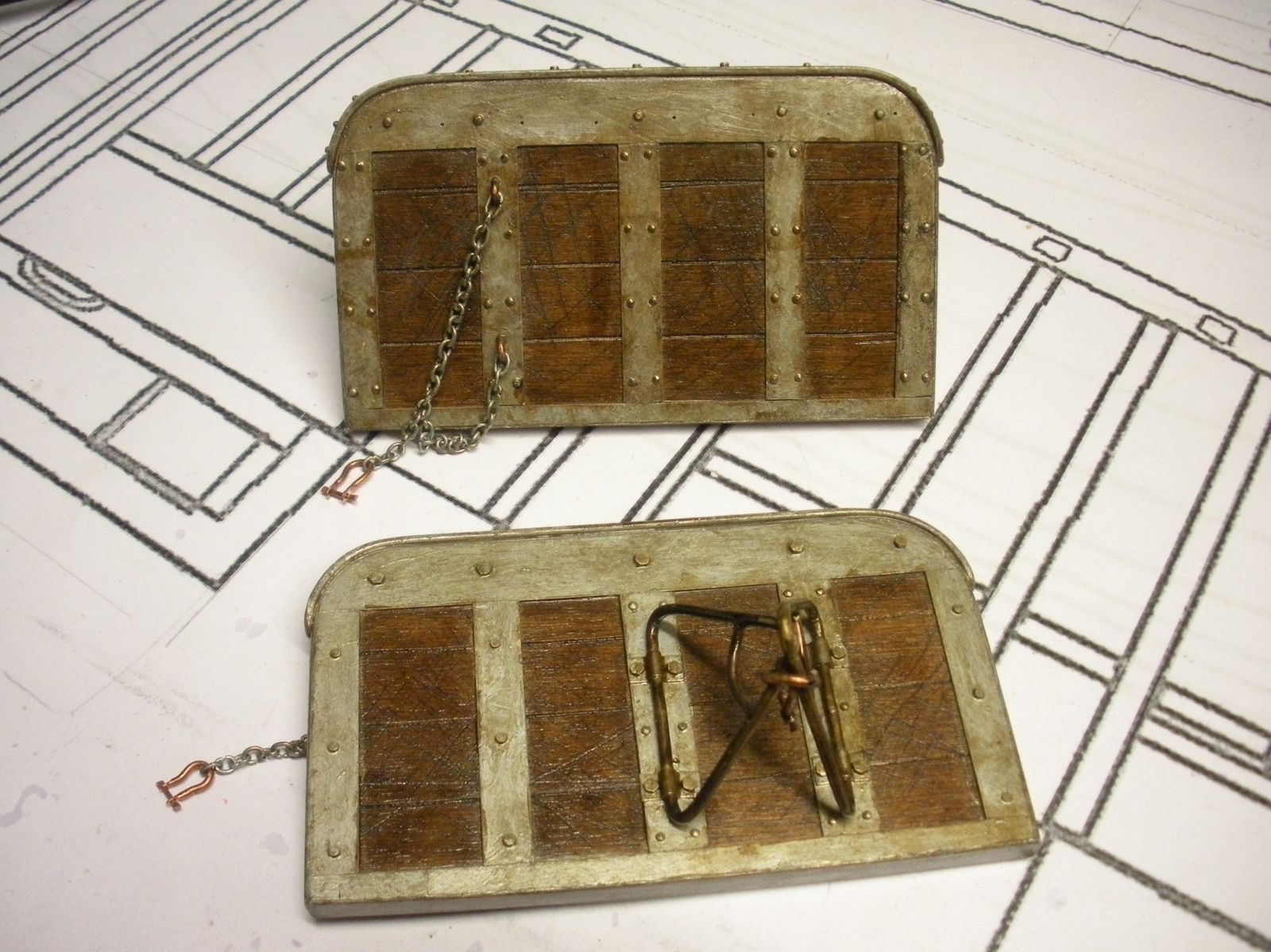

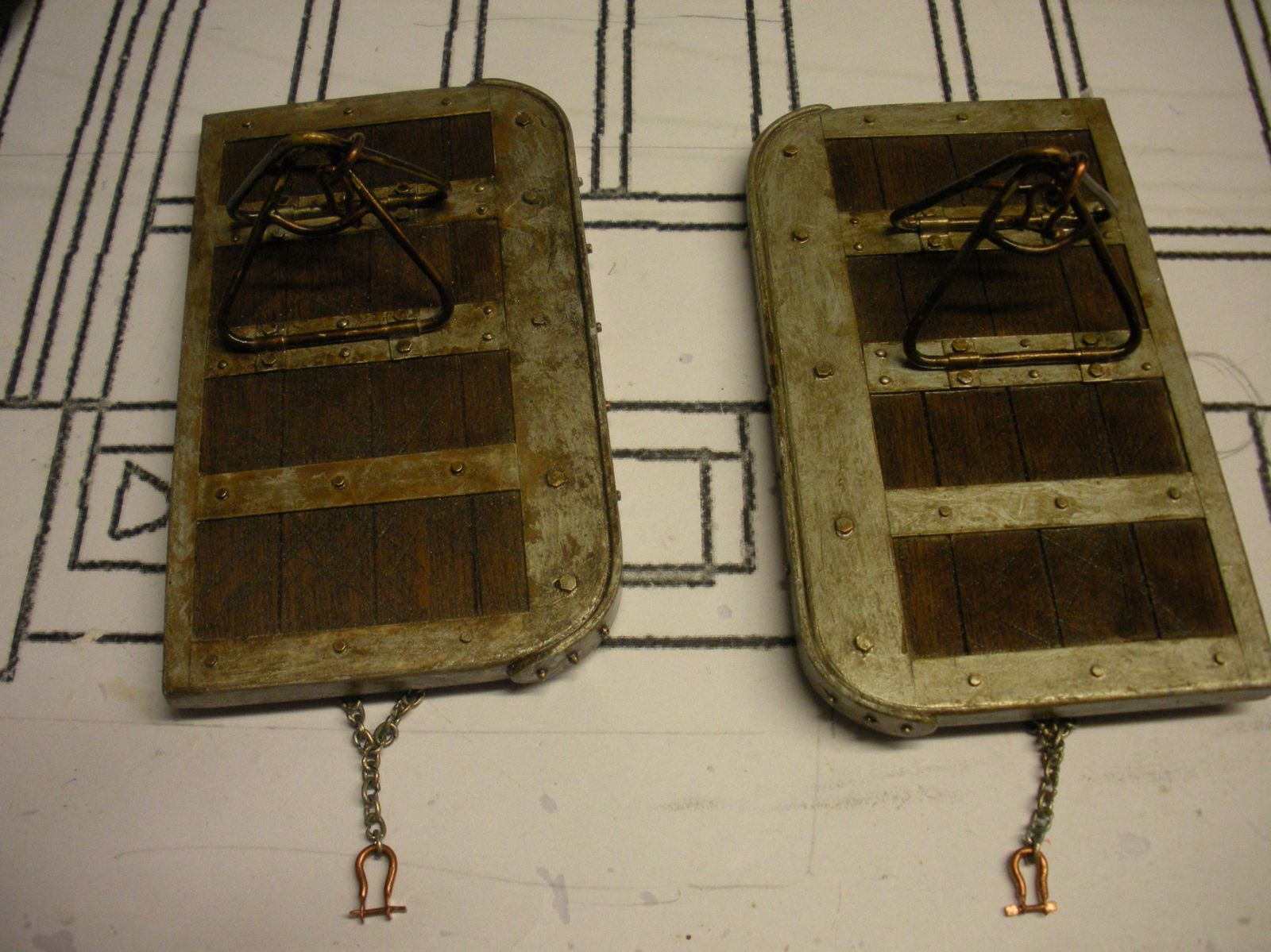

Diverses vues des panneaux terminés.Les manilles sont en place réalisées avec du fil électrique  de 1mm.
